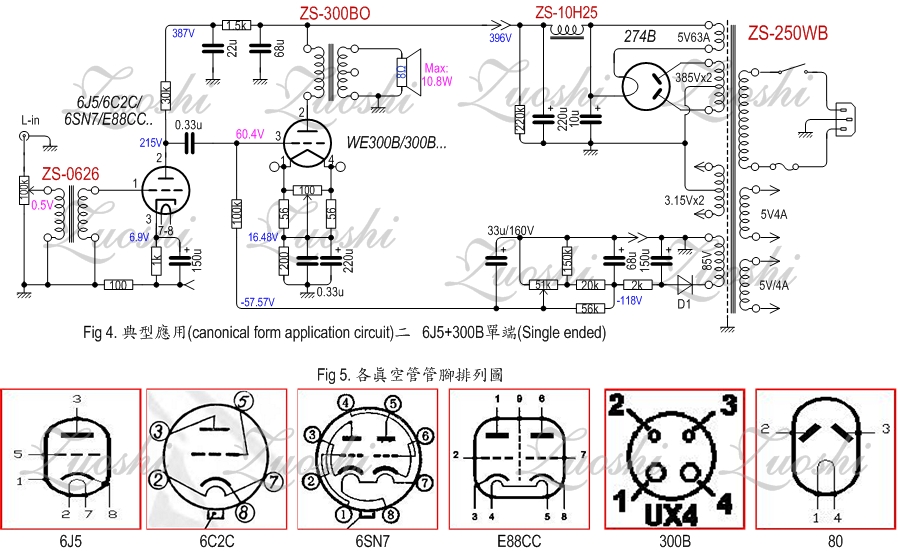

ZS-300BO 真空油浸(Vacuum and oil immersed)300B单端专用输出变压器(300B SE Output Transformer):本页更新于:2009.9.25 工艺特点(feature): 真空油浸(Vacuum and oil immersed)/进口高纯度漆包线/约含10%坡莫合金(Permalloy)/法拉第屏蔽(Faraday Shield); 输出功率(Output power): 35W (30Hz); 标称阻抗(impedance): 3.3kΩ : 4Ω 8Ω; 最大电流(Imax): 一次侧(Pri)-190mA, 二次侧(Sec)-2.83A (8Ω); 频响宽度(Frequency response): 3.6Hz~75.3kHz -3dB(8Ω)在路测试(ICT)(In-circuit test); 幅度变化(amplitude change): 20Hz~20kHz 0dB ~ -0.38dB,在路测试(In-circuit test); 失真(THD): ≤0.1% (Output : 30Hz/0dB/8Ω); 直流电阻(D.C.R): 一次侧(Pri)-106Ω, 二次侧(Sec)-0.9Ω; 外形结构(Structure ): 全密封(sealed); 适应电路(to adapt the circuit): WE300-B/4300B/300BC/300B; 绝缘强度(dielectric strength): ≥1600V/1m(一次侧对二次侧、一次侧对铁芯). 服务承诺(pledge): 1. 本商品自发出之日起无人为损坏现象,一个月内包退换; 2. 指标低于介绍的5%我们将双倍退还商品款。 说明(Statement): 全部资料请下载(Download datasheets)ZS-300BO.pdf(683.2k) 。 产品特点(main feature): 1. 真空油浸(Vacuum and Oil immersed),音频变压器最佳绝缘处理方式,铁芯和漆包线工作在真空状态下,能获得最佳表现; 2. 宽频响,ZS-300BO频响高达3.6Hz~75.3kHz(-3dB在路测试In-circuit test)且20Hz~20kHz无峰谷现象,曲线非常平坦; 3. 宽动态范围,足够的宽动态设计,能真实的还原出音乐信号的动态效果,获得满意的音乐层次感—这也是左氏产品一贯坚持的特点; 4. 低失真,总失真控制在极低的水品,可最大限度的还原音乐细节。 典型应用电路(Circuit for typical applications):简洁靓声的300B单端(Single ended) ![]() |

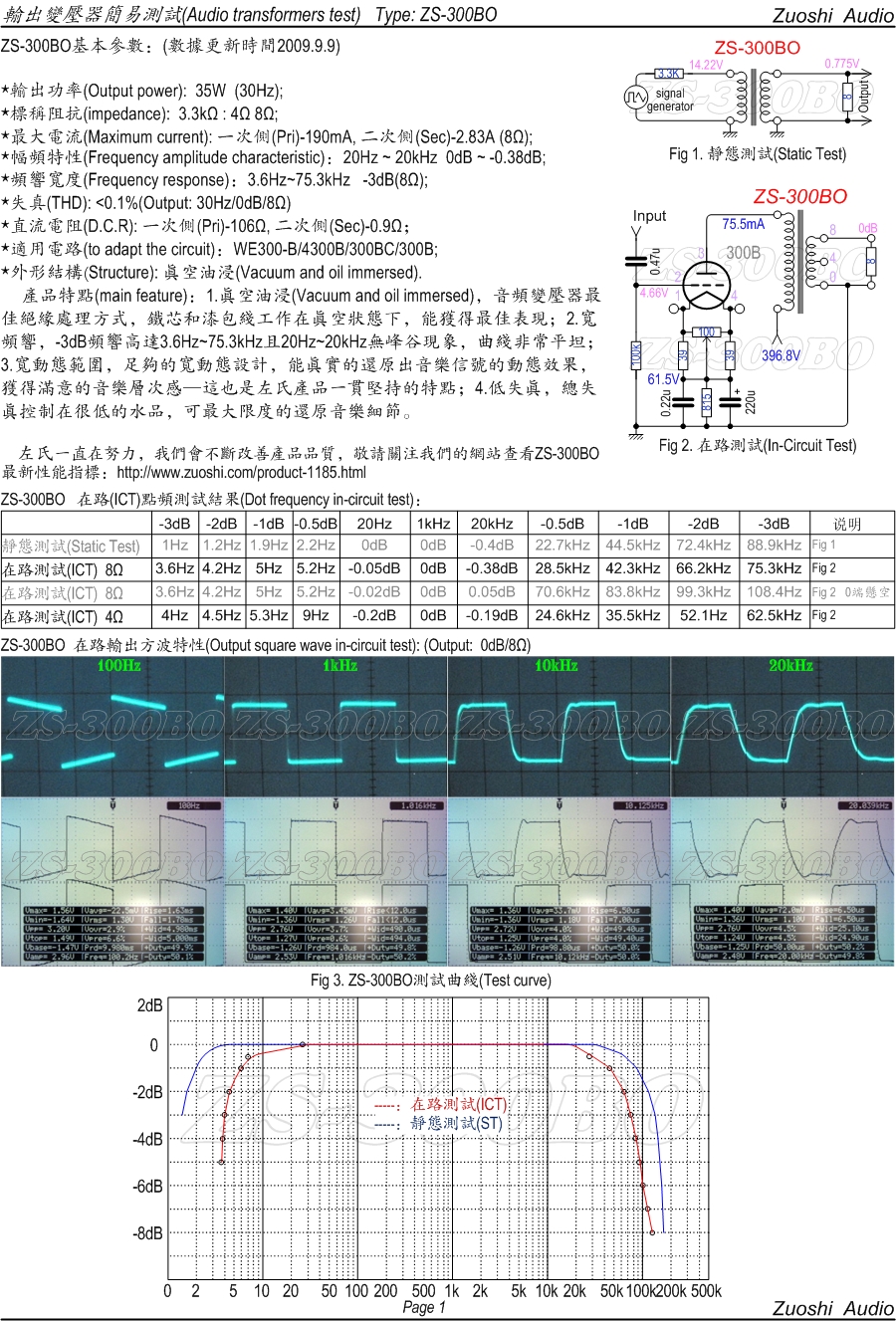

性能参数测试(Test Results):![]() |
|
