ZS-300BC 300B单端专用输出变压器(300B SE Output Transformer)：本页更新于：2009.9.25

工艺特点(feature): 进口高纯度漆包线/约含10%坡莫合金(Permalloy)/法拉第屏蔽(Faraday Shield);

输出功率(Output power): 35W (30Hz);

标称阻抗(impedance): 3.3kΩ : 4Ω 8Ω;

最大电流(Imax): 一次侧(Pri)-190mA, 二次侧(Sec)-2.83A (8Ω);

频响宽度(Frequency response): 3.6Hz~75.3kHz -3dB(8Ω)在路测试(ICT)(In-circuit test);

幅度变化(amplitude change): 20Hz~20kHz 0dB ~ -0.38dB，在路测试(In-circuit test);

失真(THD): ≤0.1％ (Output : 30Hz/0dB/8Ω);

直流电阻(D.C.R): 一次侧(Pri)-106Ω, 二次侧(Sec)-0.9Ω;

外形结构(Structure ): 全密封(sealed);

适应电路(to adapt the circuit): WE300-B/4300B/300BC/300B;

绝缘强度(dielectric strength): ≥1600V/1m(一次侧对二次侧、一次侧对铁芯).

服务承诺(pledge):
             1. 本商品自发出之日起无人为损坏现象，一个月内包退换；
             2. 指标低于介绍的5%我们将双倍退还商品款。

说明(Statement): 全部资料请下载(Download datasheets)ZS-300BC.pdf(668.5k) 。

产品特点(main feature):
             1. 宽频响，ZS-300BC频响高达3.6Hz~75.3kHz(-3dB在路测试In-circuit test)且20Hz~20kHz无峰谷现象，曲线非常平坦；
             2. 宽动态范围，足够的宽动态设计，能真实的还原出音乐信号的动态效果，获得满意的音乐层次感—这也是左氏产品一贯坚持的特点；
             3. 低失真，总失真控制在极低的水品，可最大限度的还原音乐细节。

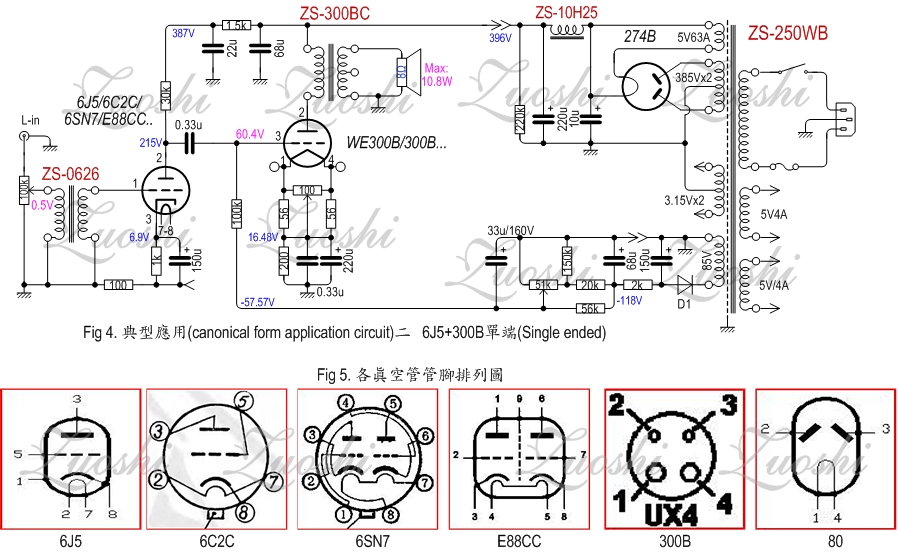

典型应用电路(Circuit for typical applications)：
简洁靓声的300B单端(Single ended)

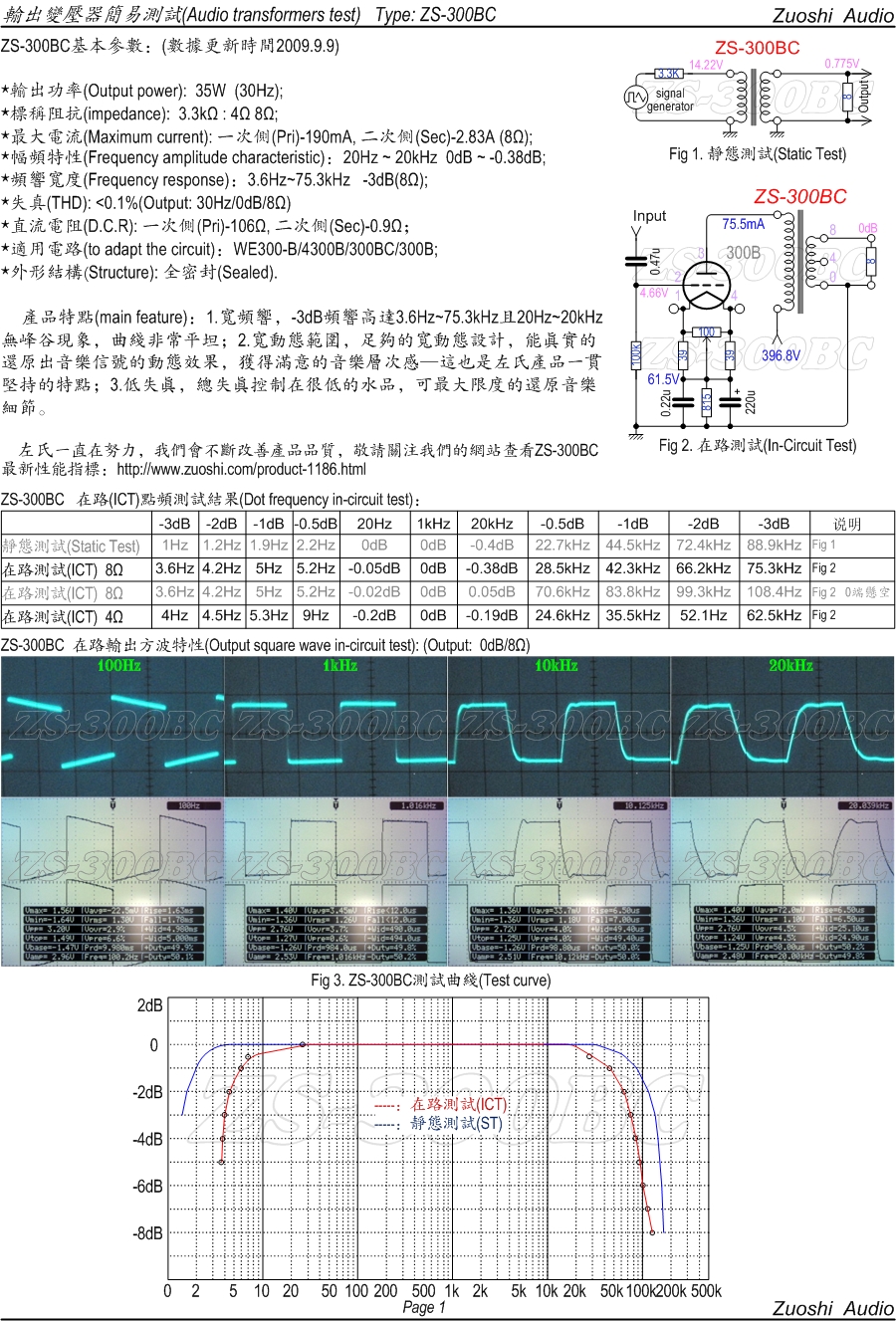

性能参数测试(Test Results)：

购买咨询（已有15条咨询）

提问

scpengyong 说： 10-01-14 15:06

朋友，300B单端输出变压器阻抗做成6欧，8欧可以吗?我没有4欧的音响，6欧和8欧的各有两个。

回答

管理员[Audio_Shop] 回复： 10-01-15 08:03

当然可以，不过在购买时需要附言注明

提问

scpengyong 说： 10-01-13 15:16

请问这爱款能否做出2.5K抽头的形式，使之能用于2A3单端？这样做的效果有影响吗？另外在3.5K阻抗下，用于EL34做的单端，有影响吗？当然我主要是想用来做2A3单端用。

回答

管理员[Audio_Shop] 回复： 10-01-13 18:11

这款当然可以有2.5k抽头。3.5k用于EL34三极管也是可以的，没有影响。

回答

管理员[Audio_Shop] 回复： 10-01-14 07:22

好的。

回答

管理员[Audio_Shop] 回复： 10-01-14 13:51

不好意思，目前屏蔽罩颜色均为黑皱。

提问

王长有说： 10-01-06 16:55

请问左师傅：我选用10Ж12С直接推动300B，在订购ZS-300BC时如果把标称阻抗定为：3.5kΩ : 8Ω 11Ω 或者是：3.3kΩ : 8Ω 11Ω 哪种效果会更好一些？

回答

管理员[Audio_Shop] 回复： 10-01-06 18:18

你好，关于负载阻抗，一般要根据实际电路参数确定。这里相差很小，影响不大。

提问

pjl2008 说： 09-12-31 23:10

ZS-300BC 300B单端专用输出牛价格1980元是一对价还是一只价?另为什么做成3.3K与3.5K有什么优势?图中标显看不出输出牛的外观是全封闭的还是裸牛?一般打汇后这牛是现货还是等款到了才开始制作?

回答

管理员[Audio_Shop] 回复： 10-01-01 09:24

你好，是一对的价格，请看上面的“计量单位：对(Pair)”。3.5k只是通用阻抗。ZS-300BC是全密封结构。目前库存没有现货，款到一周后发货。

提问

wang_yict 说： 09-10-26 13:30

标称阻抗(impedance): 3.3kΩ : 4Ω 8Ω; 能否调整成：3.5kΩ : 4Ω 8Ω 16Ω;定加工费用一样吗？谢谢!

回答

管理员[超市管理员] 回复： 09-10-26 14:01

你好，完全可以按照你的要求制作，费用相同，只是需要7天左右的加工工期

提问

szjbzdn 说： 09-03-14 21:51

OK，清楚了，谢谢。

回答

管理员[超市管理员] 回复： 09-03-15 09:19

好的，欢迎光临音响超市选购你喜爱的商品

提问

szjbzdn 说： 09-03-13 23:14

看了你们的单端牛资料，想了解用300B 单端专用输出牛（30W 180Ma 3.3K）作805单端的输出牛可以吗？因为这个牛的频响宽度指标比你们805专用牛要好，我的805电路输出牛是用3.5K的。另外输出要增加16欧，不会影响频响吧。

回答

管理员[超市管理员] 回复： 09-03-14 09:22

你好，功率管选择输出变压器，不能仅要求阻抗合适就可以。她还有很多分布参数起作用，在有些电路这些分布参数产生的影响还很重要。这里的ZS-300BC用于805单端，效果可能会差很多。还有就是，增加的16欧姆性能也会差一些。

查看所有咨询>>

商品评论（已有2条评论）

提问

金牛说： 10-07-09 16:13

你好！问下：ZS-300BC是多大的铁芯？105*105*110的罩子能放进去吗？是什么品牌的铁芯和漆包线？谢谢

管理员[超市管理员] 回复： 10-07-09 17:49

您好，这个截面是40x60，你的罩子是不能容下的。

提问

ljwlz说： 10-04-04 20:12

你好:请问ZS-300BC变压器的铁芯是什么材料?铁片多厚?要定做的话,要把电路图给你吗?

管理员[超市管理员] 回复： 10-04-05 07:01

对于选用材料不用过多介绍，说的是什么不重要，zuoshi产品品质有目共睹。如果按照你提供的电路定做变压器参数也是可以的。
