ZS-0626 ...Zuoshi Audio(左氏音响) 600Ω:26kΩ 输入耦合变压器(coupling transformers) 2012-03-17T16:40:44+08:00

ZS-0626 耦合变压器(coupling transformer)：本页更新于：2009.9.22

工艺特点(feature)：进口高纯度漆包线/约含19％坡莫合金(Permalloy)/法拉第屏蔽(Faraday Shield);

匝数比(turns ratio)： 1：7.1;

最大电流(Imax)：一次侧(Pri)DC=0mA;

频响宽度(Frequency response)： 3Hz~56.6kHz -3dB在路测试(ICT)(In-circuit test);

失真(THD)： ≤0.08％(Output : 30Hz/0dB/26kΩ);

幅度变化(amplitude change)： 20Hz~20KHz / 0dB~-0.16dB，在路测试(ICT);

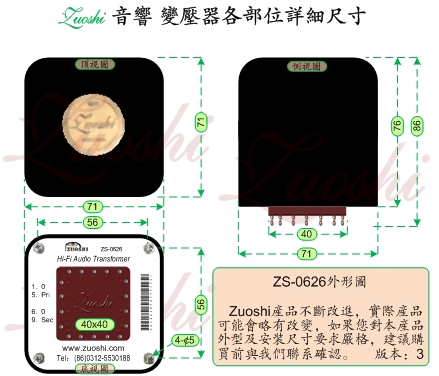

外形结构(Structure)：全密封(sealed);

适应电路(to adapt the circuit)： 2A3/300B/45/50/PX25/71A...单端/推挽电路(Single ended or Push-pull)；

绝缘强度(dielectric strength)： ≥600V/1m(一次侧对二次侧、一次侧对铁芯)。

服务承诺(Pledge)：
         1. 本商品自发出之日起无人为损坏现象，一个月内包退换；
         2. 指标低于介绍的5%我们将双倍退还商品款。

说明(Statement)：全部资料请下载ZS-0626.pdf (Download all datasheets) (498k) 。

产品特点(main feature)：
         1.低插入损失(<0.19dB)，对音源如CD/DVD等几乎不造成影响；
         2.高导磁硅钢片+坡莫合金(Permalloy)+特殊工艺制作，可以很好的改善数码音源的声音特性，使之更加耐听；
         3.低失真，最大限度的还原音乐细节。
         4.宽动态范围，足够的宽动态设计，能真实的还原出音乐信号的动态效果，获得满意的音乐层次感—这也是左氏产品一贯坚持的特点。
    ZS-0626不仅可以制作简单靓声的无源前级(Passive Preamp)，重要的是应用于2A3/300B/45/50/71A甚至845/211等这些需要高驱动电压的名胆电路，让您的驱动变得简单，总共两级(亦即同相放大)即可获得良好的效果。

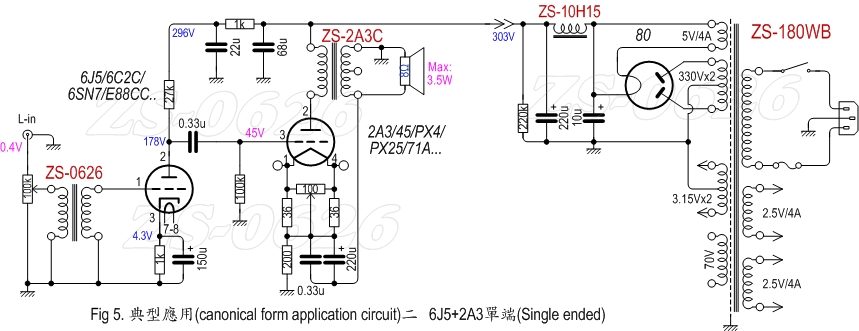

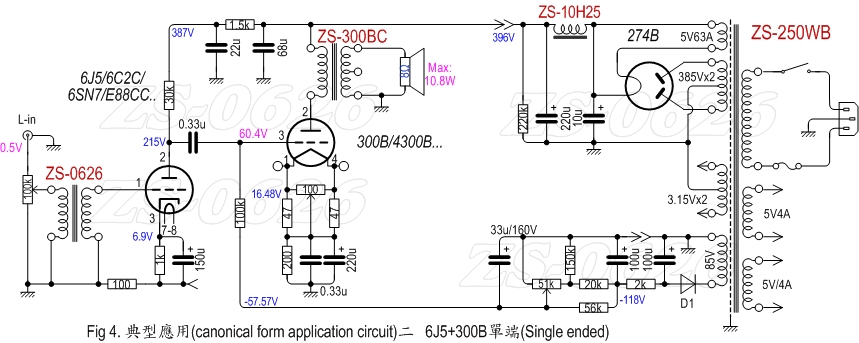

典型应用电路(Circuit for typical applications)：
1. 无源前级(Passive Preamp)
