A301 300B三分体单端功放

  300B胆机尤其是单端放大器，可能大多数发烧友都拥有或者曾经拥有过，300B不愧被誉为电子管的“皇后”，其声音曾迷倒众多发烧友。至于300B的应用线路可以说是最多的，大家随便从网上都可以找到很多。归类总结一下有下面几种类型：
    a):简洁至上-采用一级放大直接推动：针对300B自身“低内阻、深负压、低放大系数的功率胆，需要较高的推动电压和足够的动态范围”的特点，需要使用高放大倍数电子管，五极管比较容易满足，比如久负盛名的WE310，前苏联的10Ж12С(10J12)性能参数与WE310相近，是公认最好的替代WE310的电子管。还有EF37等。高u三极管比如6SL7(6N9P)、12AX7(6N4)等也可以，但都需要较高的屏极负载电阻和较高的供电电压，这样与300B的输入阻抗显得有些不匹配。另外更重要的一点是受“增益带宽积”限制，满足了推动电压，但牺牲了带宽。对于使用低内阻、高u管比如6C45、EC86、PC86等也需要考虑阻抗匹配和增益带宽积的问题；
    另一种电路是一级放大直耦300B，电路中可以使用中u管，其屏流取自300B阴极，屏极最好采用电感负载，这样瞬息变化的信号直接反映在300B功率放大级，理论上可以获得理想的输出。电路的缺点是300B需要工作在较高的供电电压下，而且电路的低频和动态效果不甚理想(与理论相驳，本来直接耦合不用偶和电容，为何低频的表现还要差呢?大家慢慢理解吧先)；
    b):一级放大加一级阴极输出(包括SRPP)：这种电路的特点是与300B的阻抗匹配得到了改善，但带宽问题改善不多(SRPP除外)。一级SRPP电路推动300B明显的缺点是增益不够，即便采用高u管；
    c):两级放大推动300B：这是最常见的结构形式，设计得当的话，电压增益、带宽、驱动能力都可以满足要求。由于两级放大电压增益不是问题，这样可以选择任何类型的电子管，即便放大系数很低的电子管都可以满足要求。这时就派生一种用功率管比如6V6、6L6、EL34(更有甚者用845)做推动级的结构形式，如果设计得当，这种用功率管推动300B的电路声音强劲有力、中频厚实。但是高频似乎欠缺了点什么。推动管如果不用功率胆改用电压放大胆比如6SN7之类，似乎就好了很多。但是与功率胆推动相比，这电压放大胆推动300B似乎也欠缺些什么...
    d):使用推动变压器推动300B：推动牛可以获得良好的阻抗匹配，能让输入级工作在最佳工作状态，让300B得到很好的阻抗匹配,并改善300B功率级特性。但是一个高素质的推动变压器非常难得；
    e):...还有太多的电路结构形式，在电子管的选用上有主张使用直热胆，比如01A(101A/201A/301A)甚至用2A3推动直热300B。时间限制这里不再一一列举。对于各种电路结构形式，可以毫不夸张的说，只要看到详细电路图，我们就能告诉你其最终声音的表现。
  Zuoshi A301电路设计，经过左先生反复多次电路实验、反复测试试听，以及多年来客户反馈意见和建议，最终完善了A301放大器，经过与国外多款名机对比，证明Zuoshi A301绝对是精品中的精品。

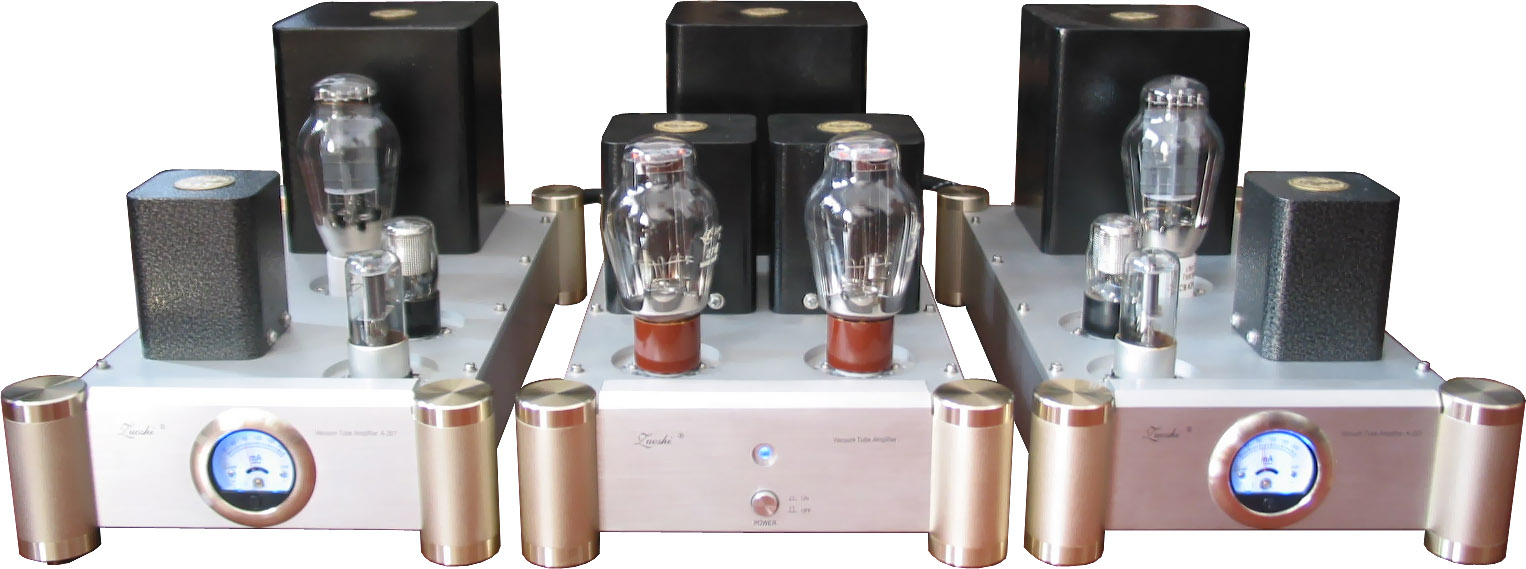

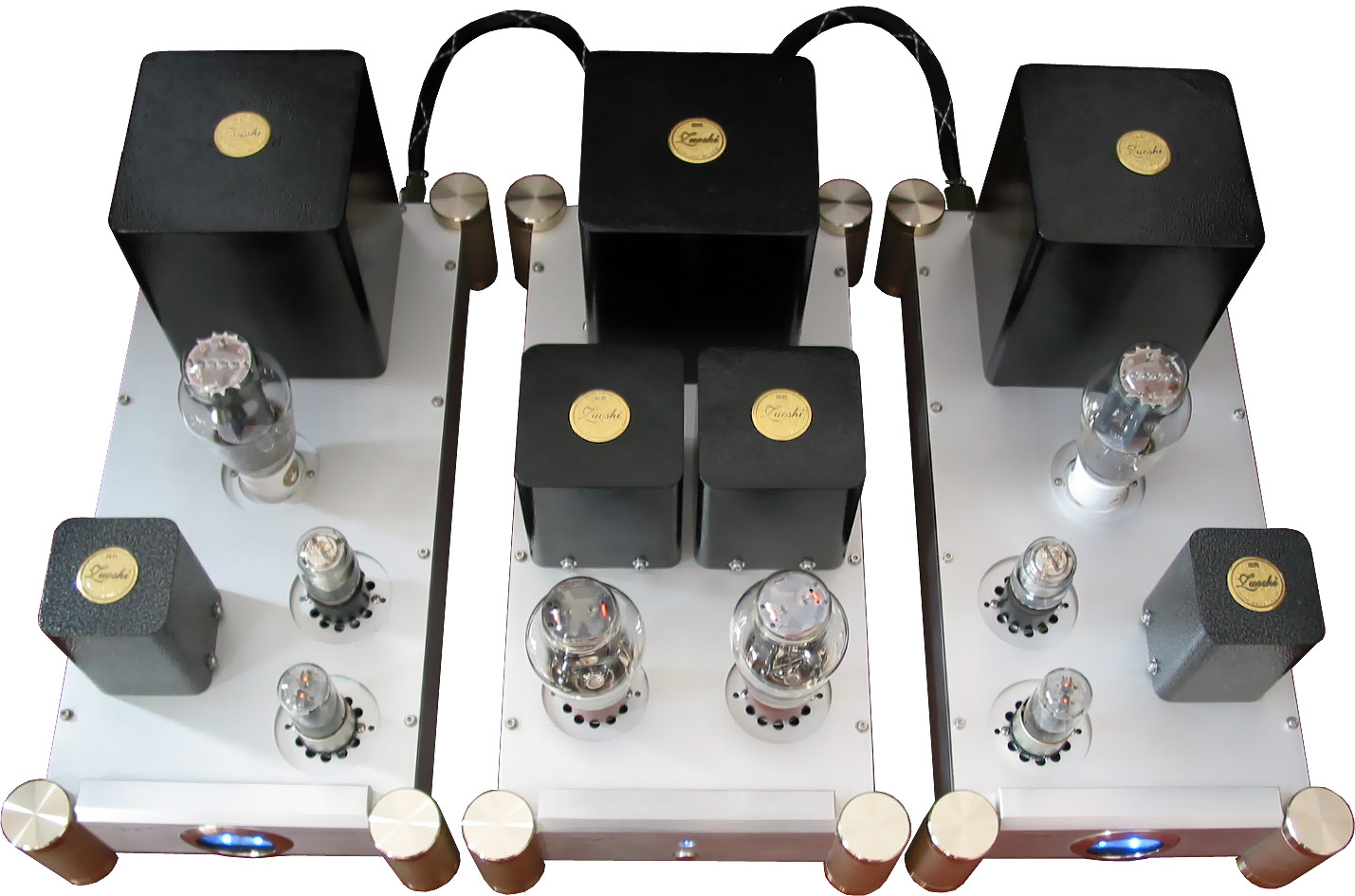

  电路特点：三分体结构：彻底杜绝了左右声道的干扰，彻底杜绝了电源部分对放大电路的干扰，电路结构采用6J5(6C5)+6SN7+推动牛+300B，274B各供一个声道整流。250W电源变压器、功率达35W的300B专用输出变压器确保了300B输出足够的能量。
  大家可以看出，我们对放大器的指标提及不多，但是我们依然重视整机的指标，我们相信没有好的指标就不会有好的表现，关键要看这指标是如何获得，假如通过反馈或“七大姑八大姨”的帮助肯定没有什么意义。如果是良好的元件素质、合理得电路设计、精心的制作等获得的指标是具有参考价值。但是这样的指标好也不一定代表声音的表现就好，还需要合理的元件搭配、反复认真调试试听、以及制作者对声音、电路的理解、当然最主要的还有制作经验--制作经验是金钱所买不到的。
  您有任何的建议或要求请留言，或通过页面底部信息联系我们。
