完美修复麦景图McIntosh MI-75放大器
左增军 / 2026-07-01
去年有朋友寄给我一部麦景图McIntosh MI-75放大器，要求完美修复、还原，其电源变压器、输出变压器都已经损坏。

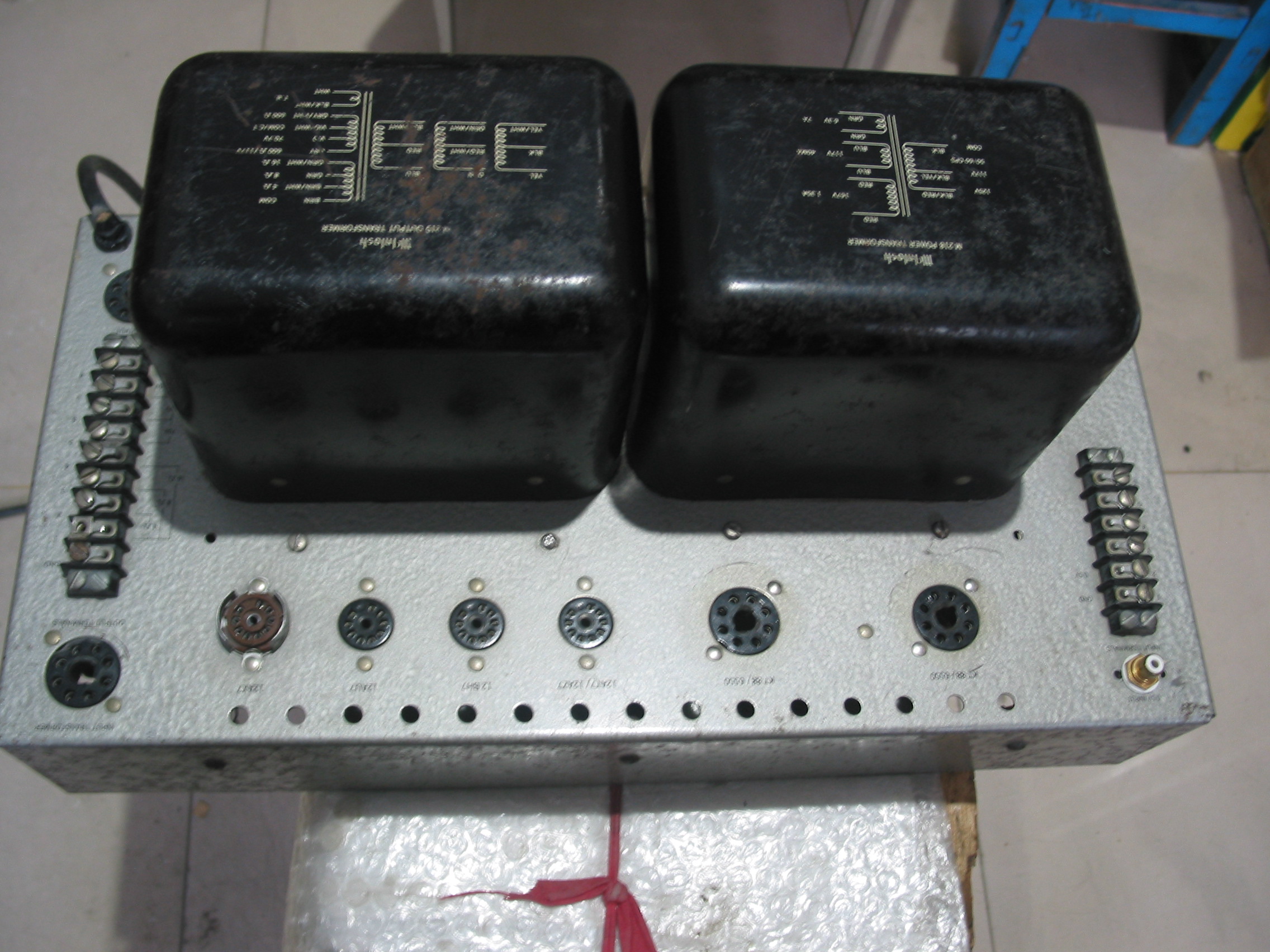

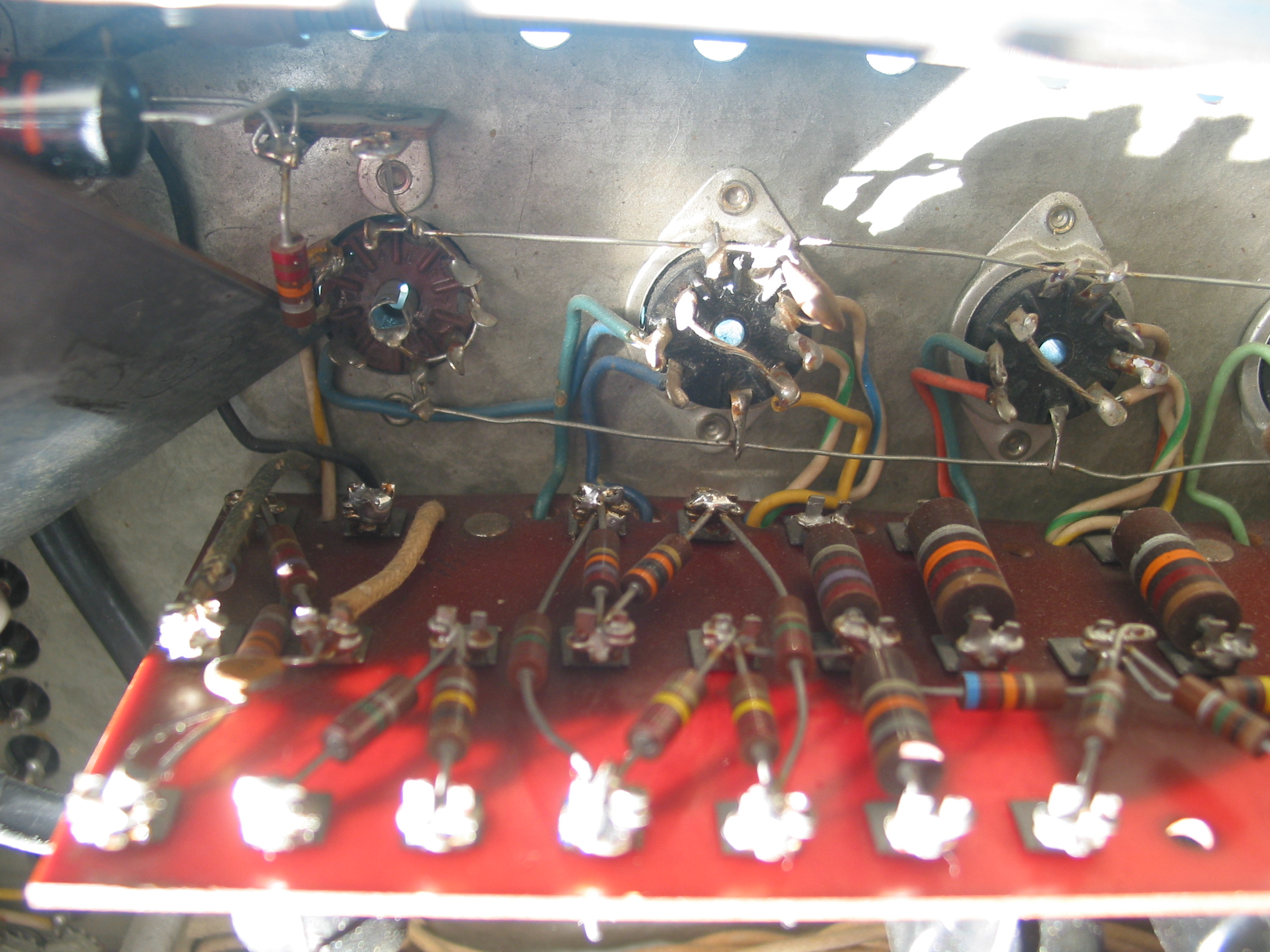

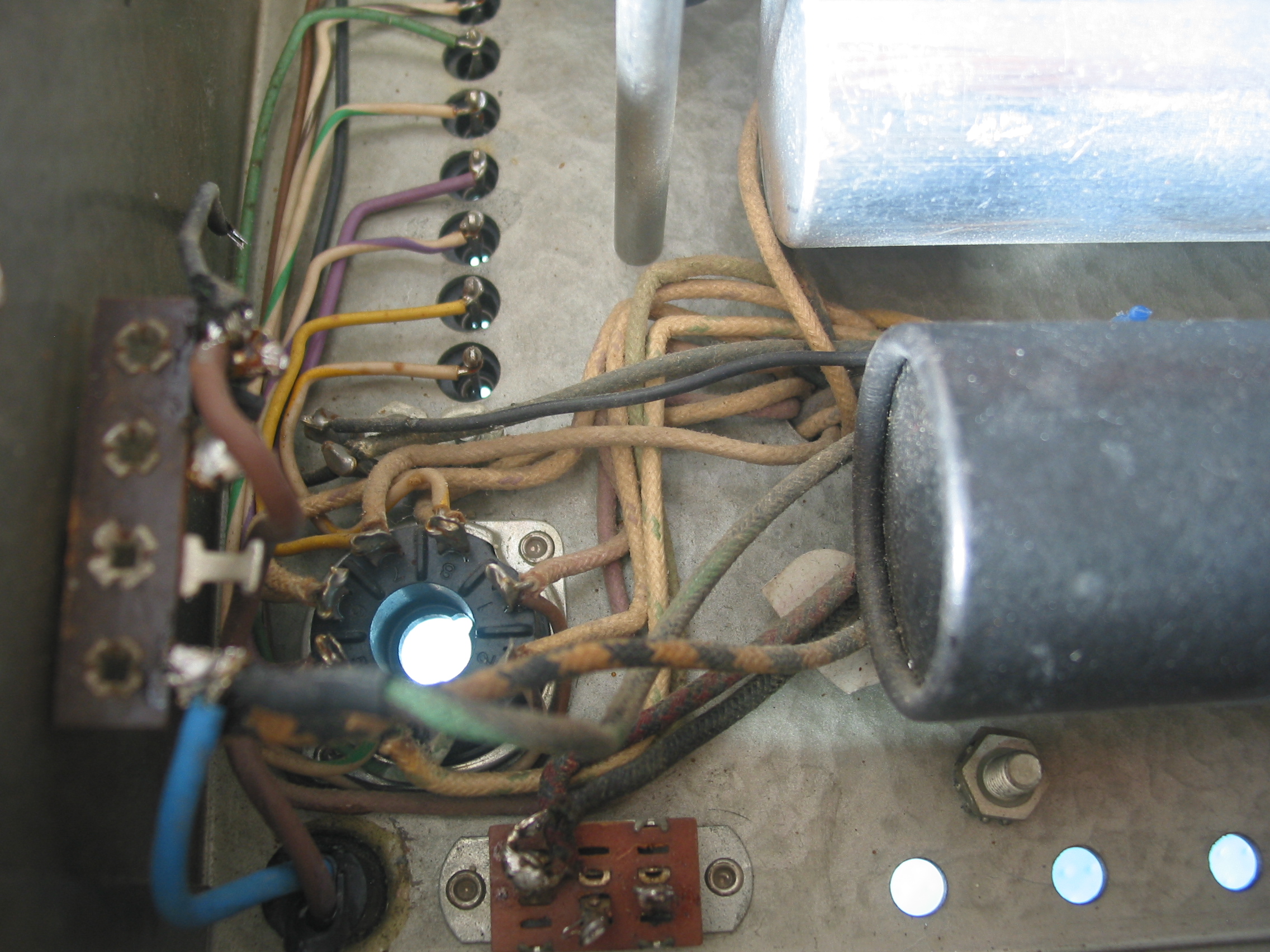

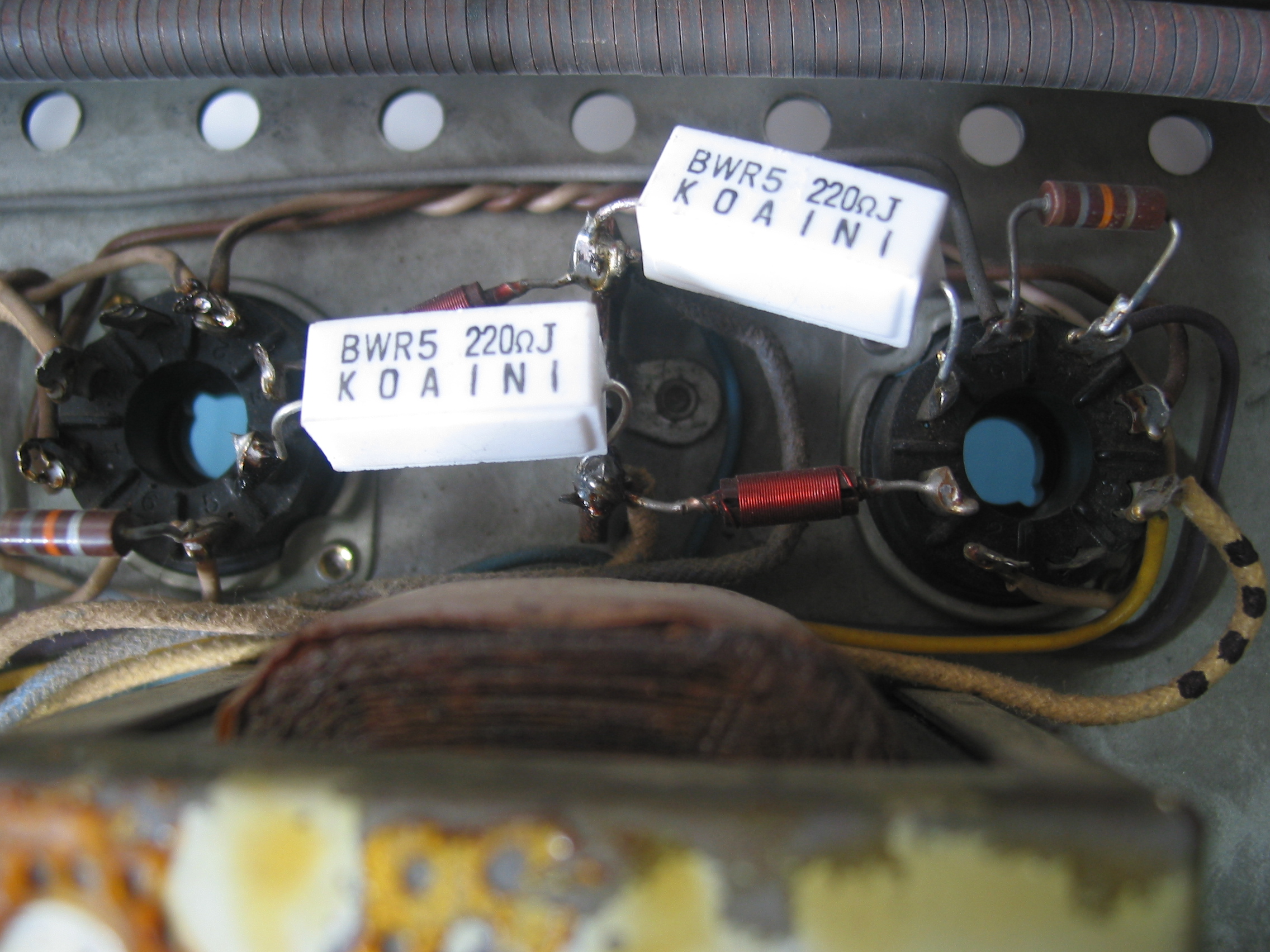

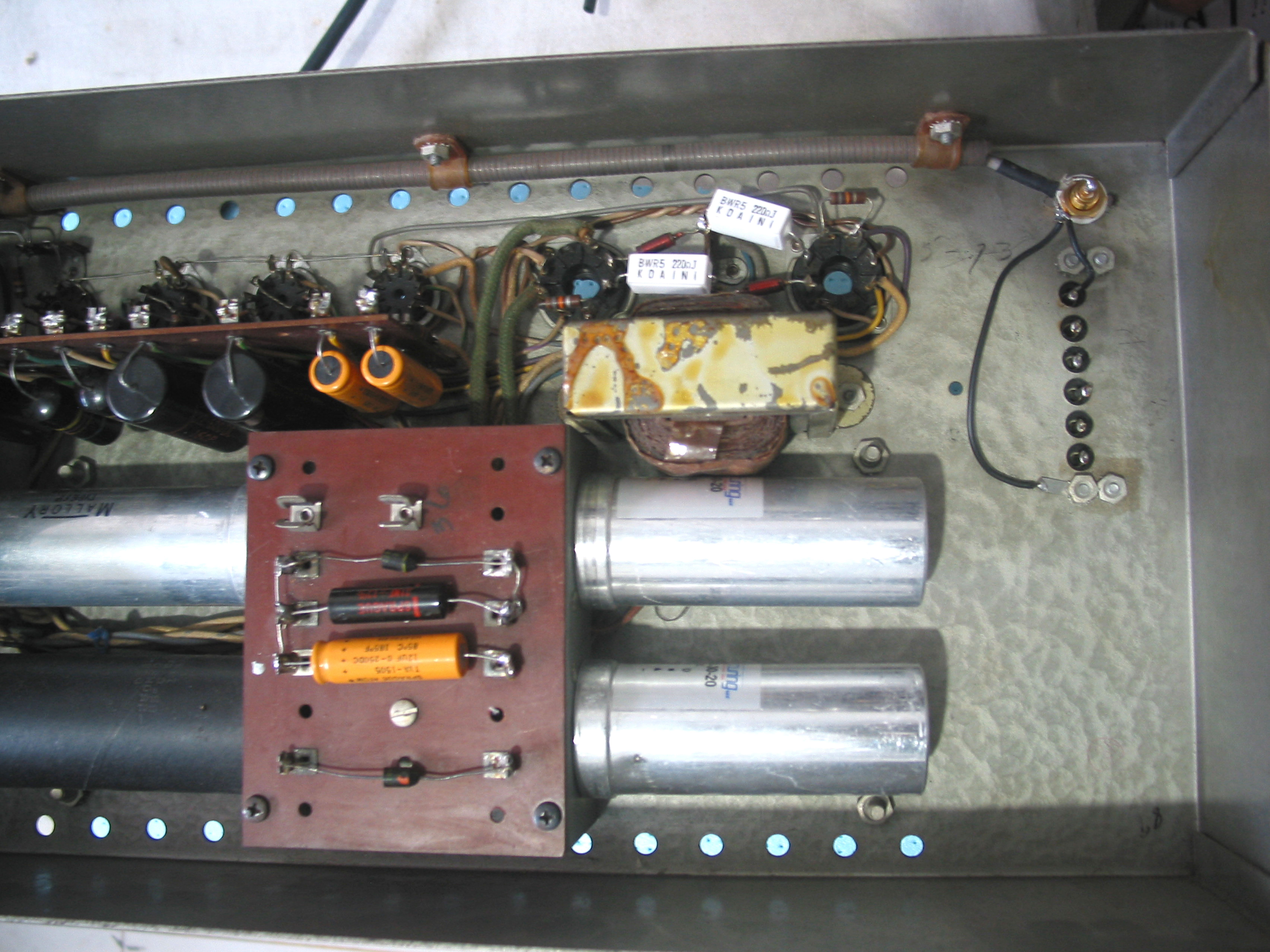

拿到机器后检查，成色还是可以的，“经手”修理的痕迹不是很多，电路元件大部分保持原貌。

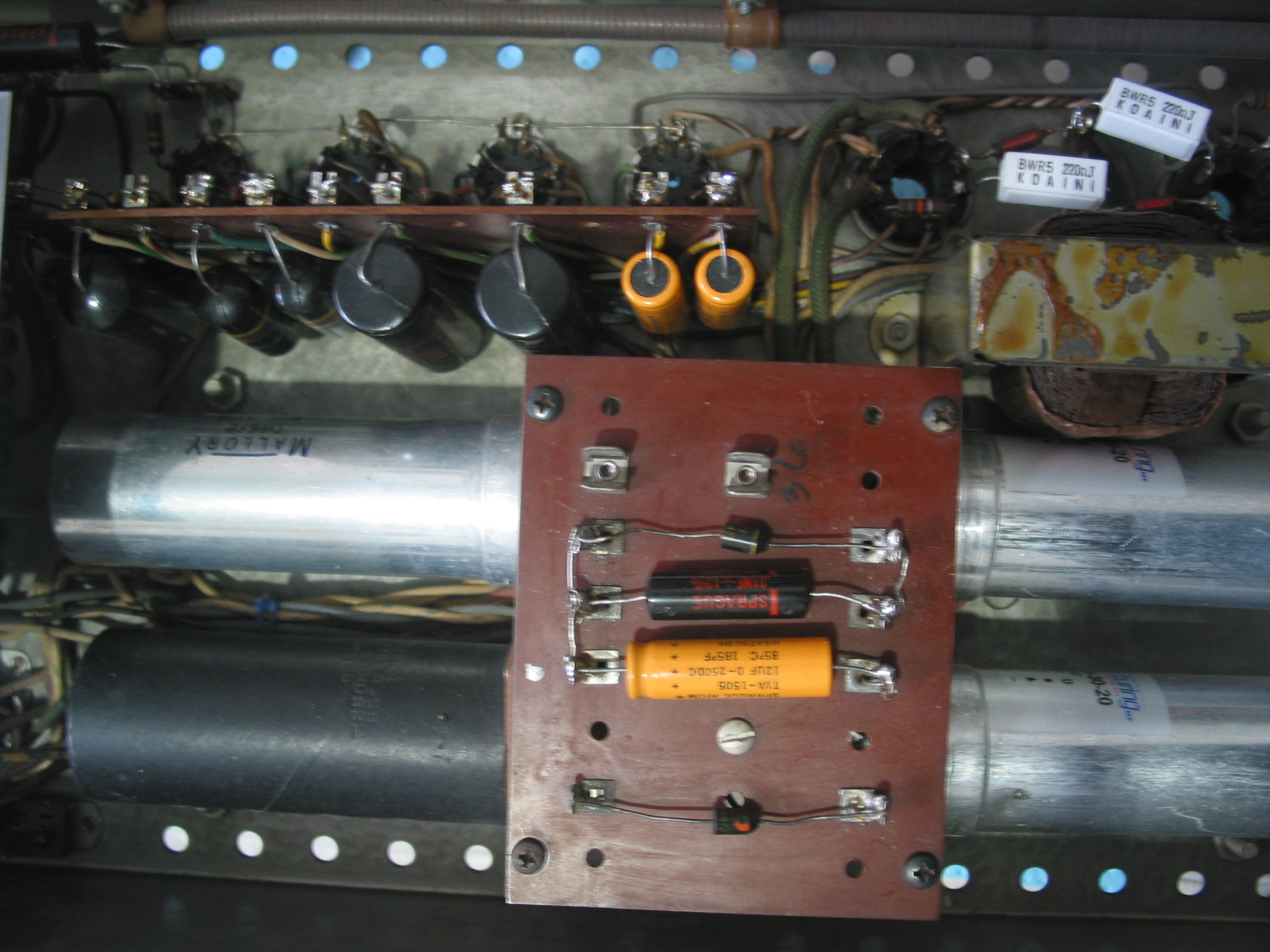

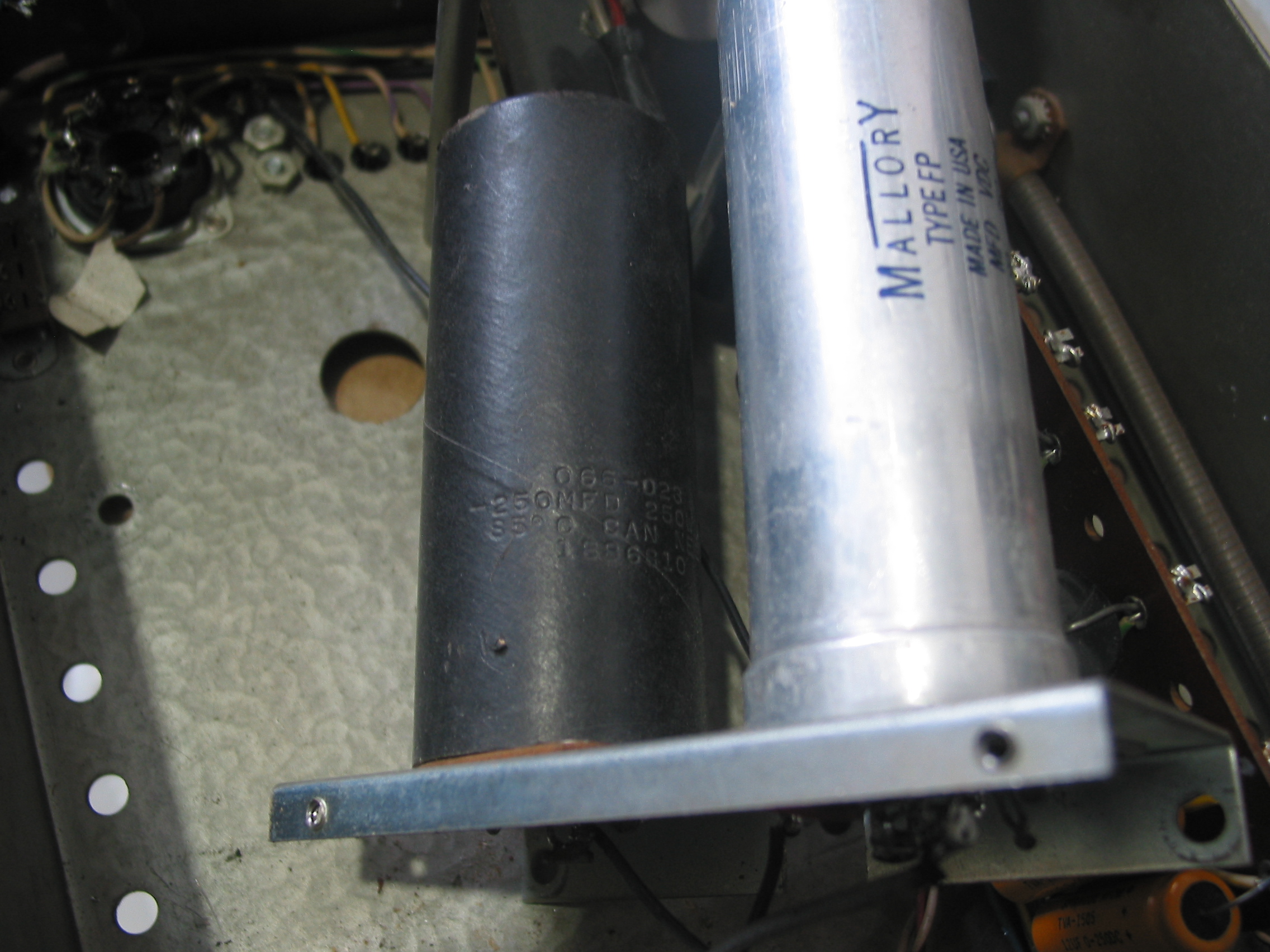

电解电容被更换过：

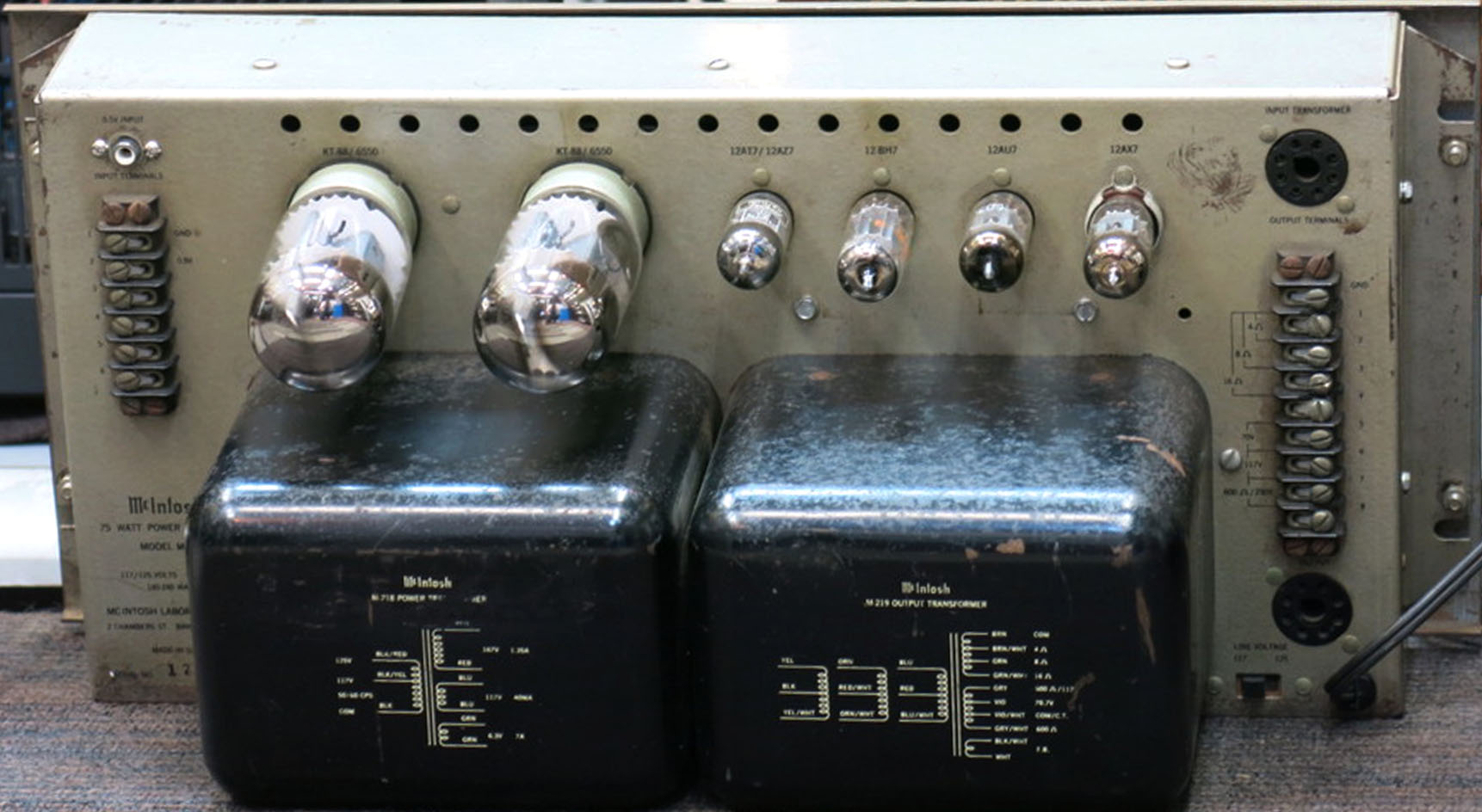

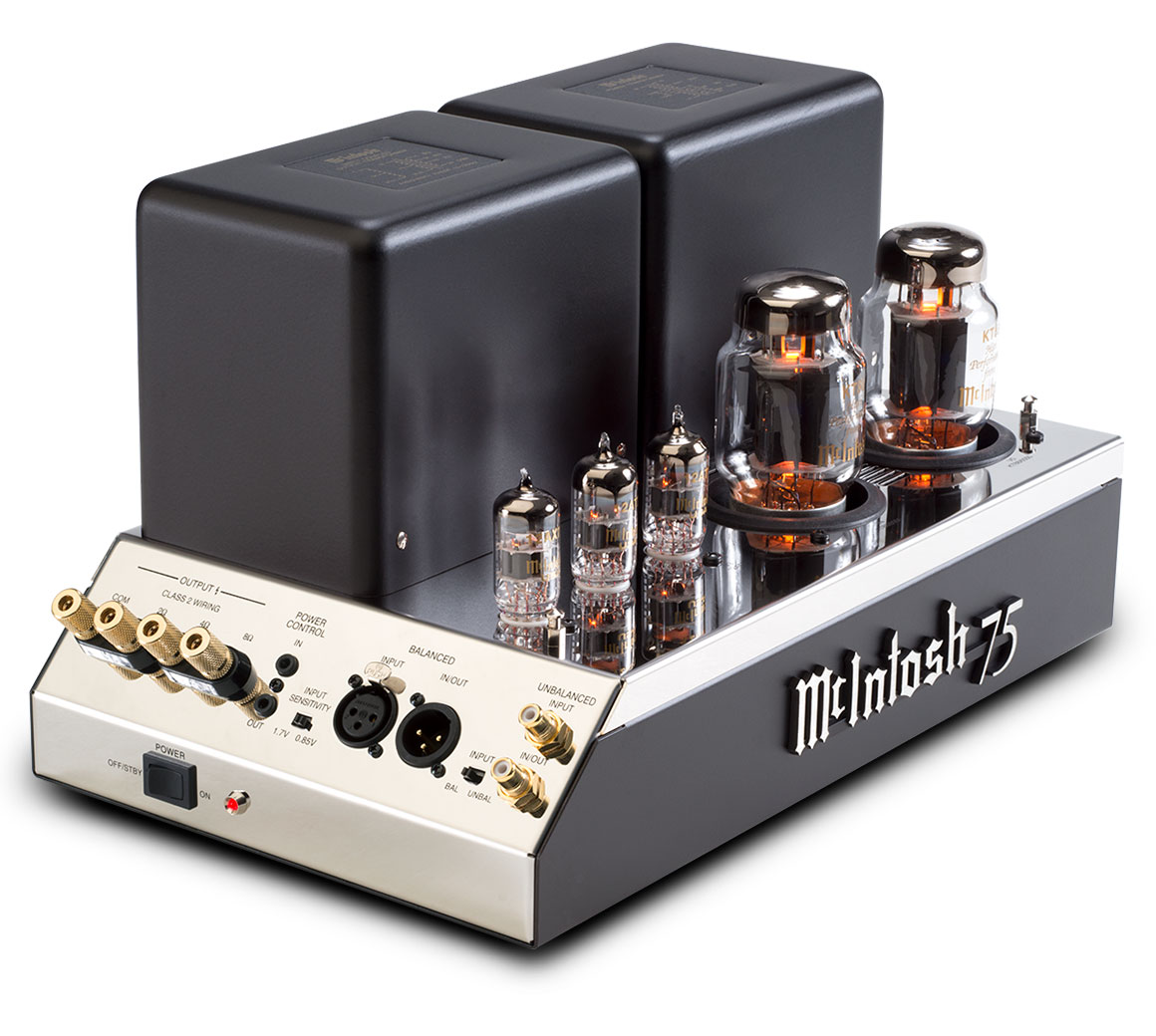

McIntosh KT88/6550 75W胆机算是麦景图的经典之做，无论输出功率还是电路性能指标、产品稳定性各方面都无可超越，MC-75是单声道，大约从1961年开始生产。因为立体声开始流行，紧接着生产了MC-275也就是双声道产品。

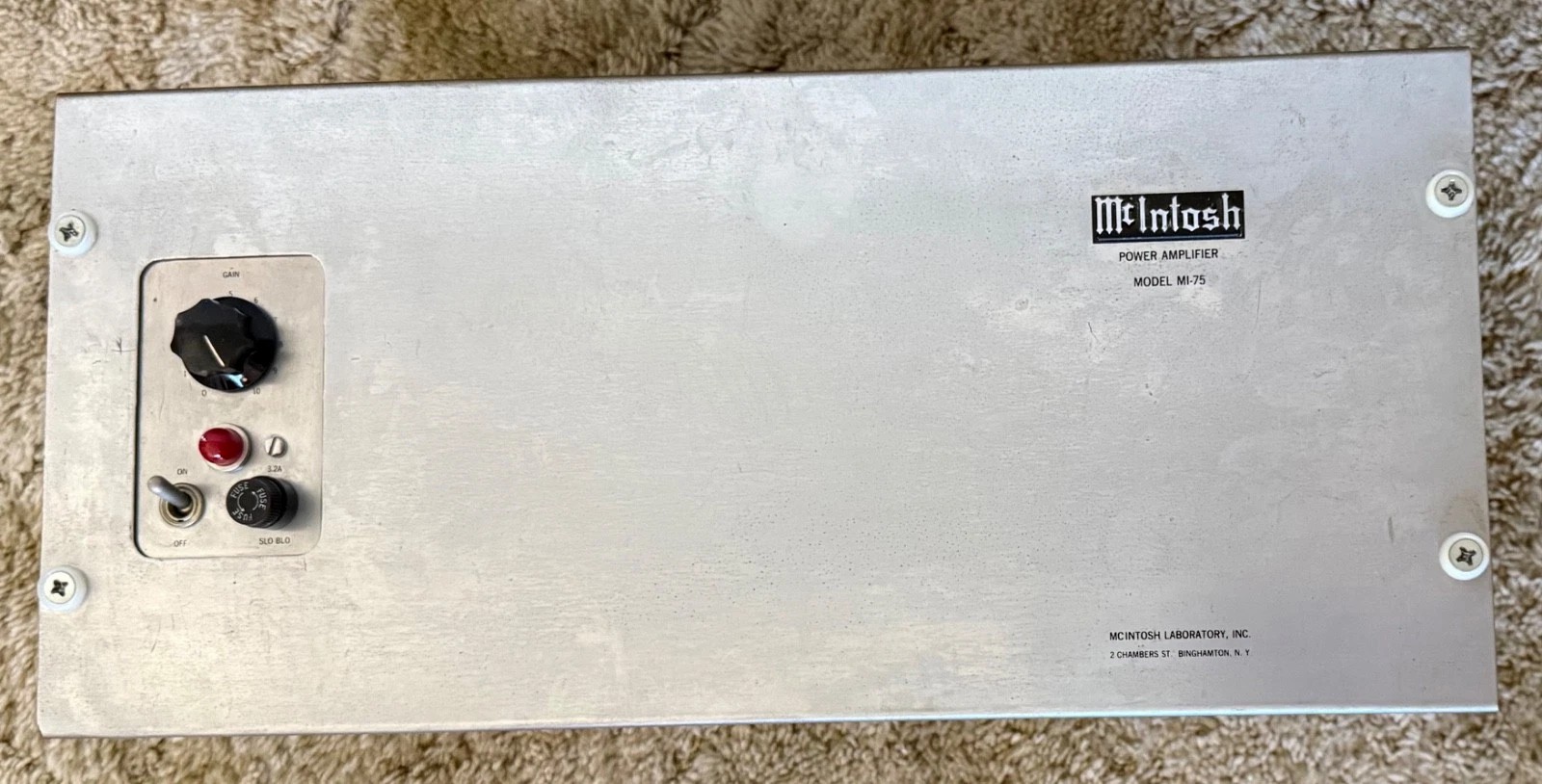

这台MI-75尺寸等基本与MC-75相同，只是MI-75是机架式结构，开关等位置机器底部，两侧有安装孔位，方便安装于机架上~这就是专业用机器的不同。
MI-75的生产年代大致也是在1960年左右~实际上国防部拿麦景图的这款机器要早一些时间，后来命名MI系列是在形成规模以后。有关MI-75的资料并不多，我在网上简单查找了一番，没多少收货，然后搬出压箱底的资料盘，想查找一下早期硬盘，看是否有收获。三查五查还不错，看到了一份美国防部海军实验研究室的加密文件（已经解密），里面提到了在1953年，海军实验研究室对市面上的几种流行放大器的实验检测报告，该报告解密需要在12年以后，对当时的放大器市场不产生任何影响，只是通过实验检测，挑选适合国防部选购的产品。该报告所涉及的放大器如下：Mclntosh 20-W2、Mclntosh 50-W1、Mclntosh K-100、Williamson、General Radio 1614单端推挽电路、Western Electric 124、H.H.Scott Type 221-H、Audio Pacific、Fisher 50-A等。
我大致看到，除了听感测试，对上述这些放大器做了比较详尽的各种测试，，比如1W/满功率状态下的方波、频宽、稳定性等，其目的主要为了国防军事领域应用，测试结果Mclntosh麦景图在多方面优胜。基本可以认定MI系列主要是工业用途，就像英国BBC商用一样，赋予专用型号。

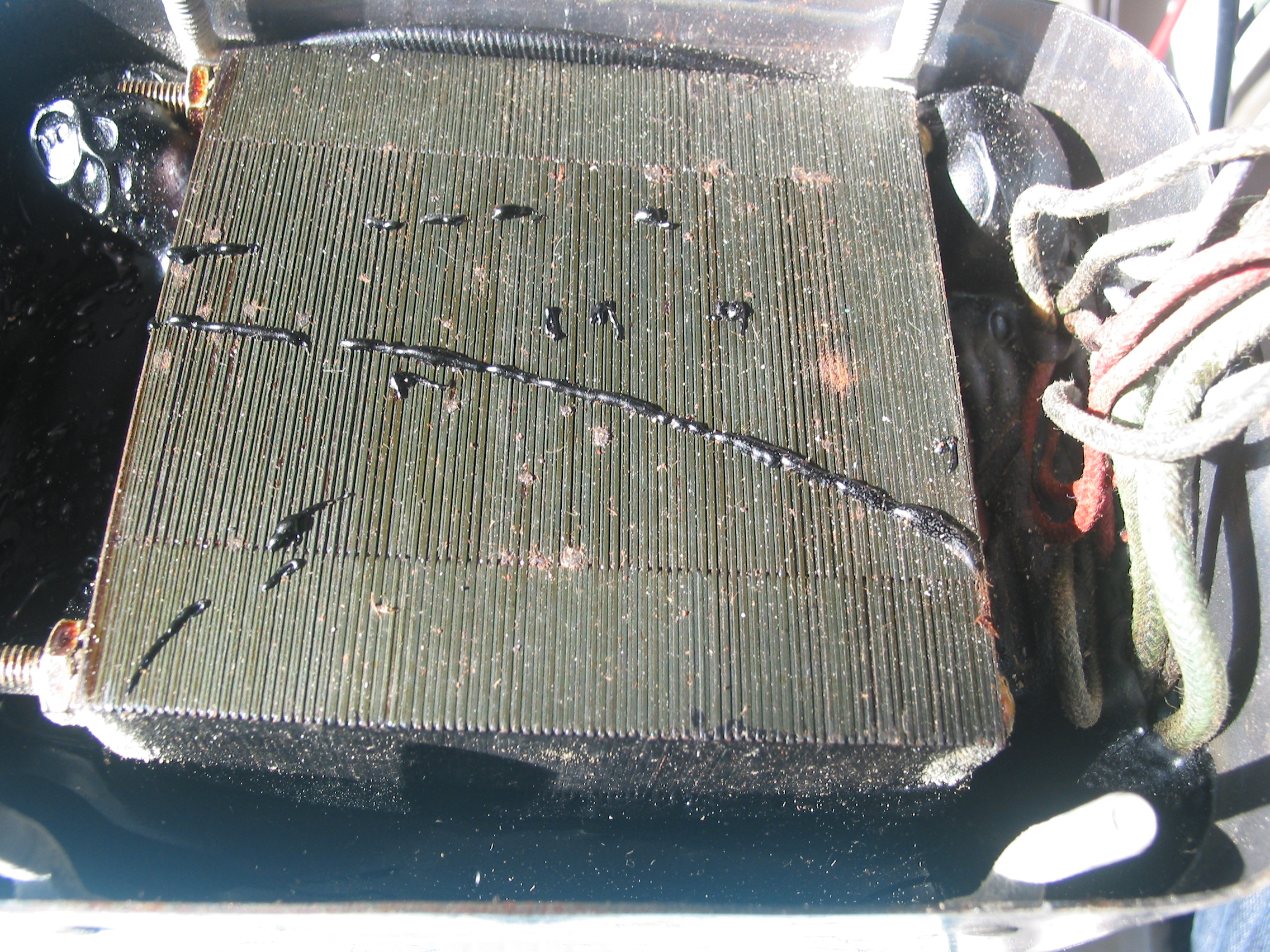

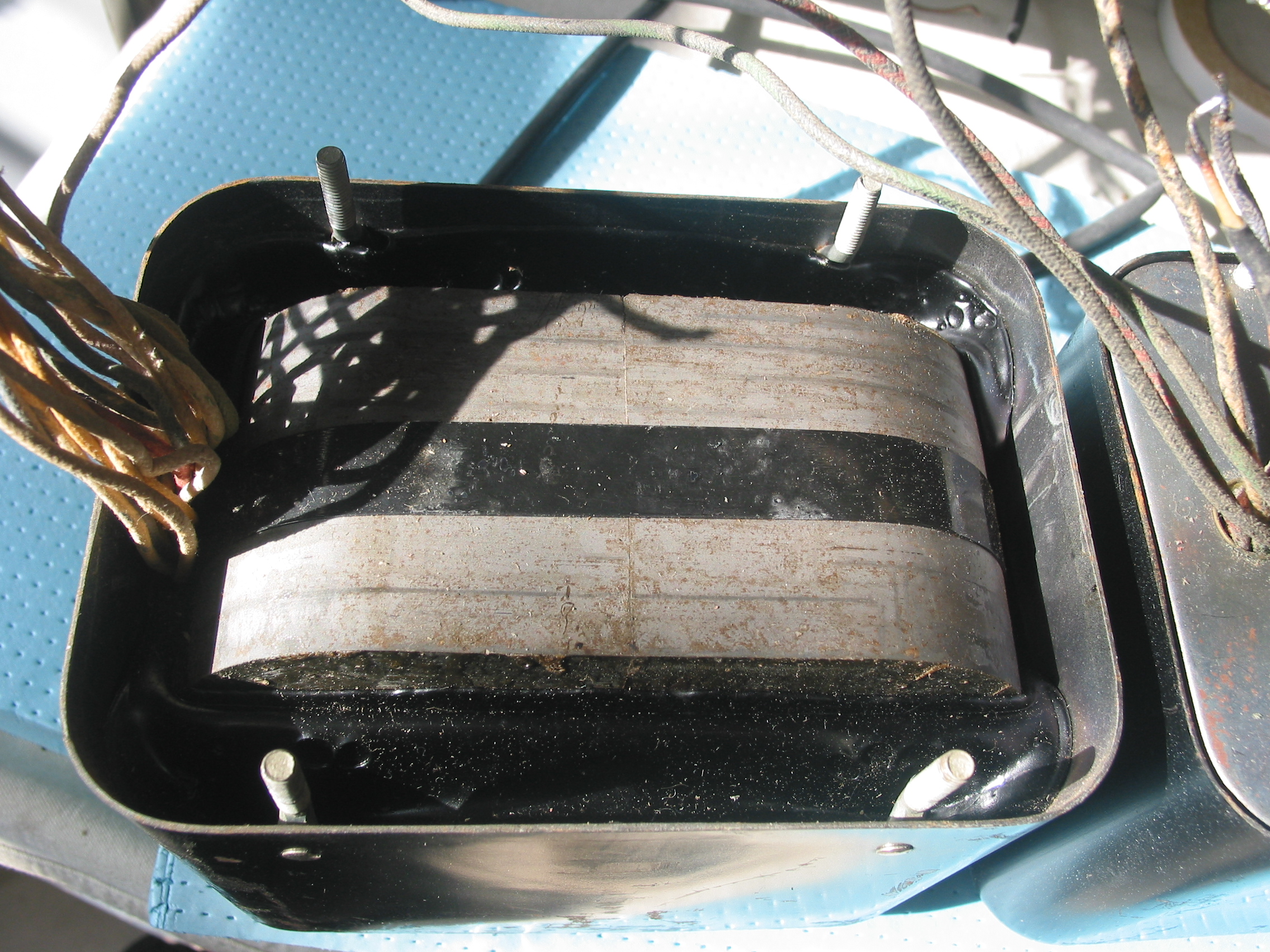

我对MI-75简单整理、测试，看到电源变压器、输出变压器都已经烧毁，客户说修复尽量保持原貌，包括外观和内在质量，也就是包括变压器处理好以后还要达到现实的成色，这一点有些难度，在不破坏外观的情况，高度修复内置变压器，牛罩拆除时候需要格外小心，毕竟麦景图的变压器都是牢牢封固了的。好在这属于我专业内的手艺，也是有一定麦景图变压器维修经验的“手”。

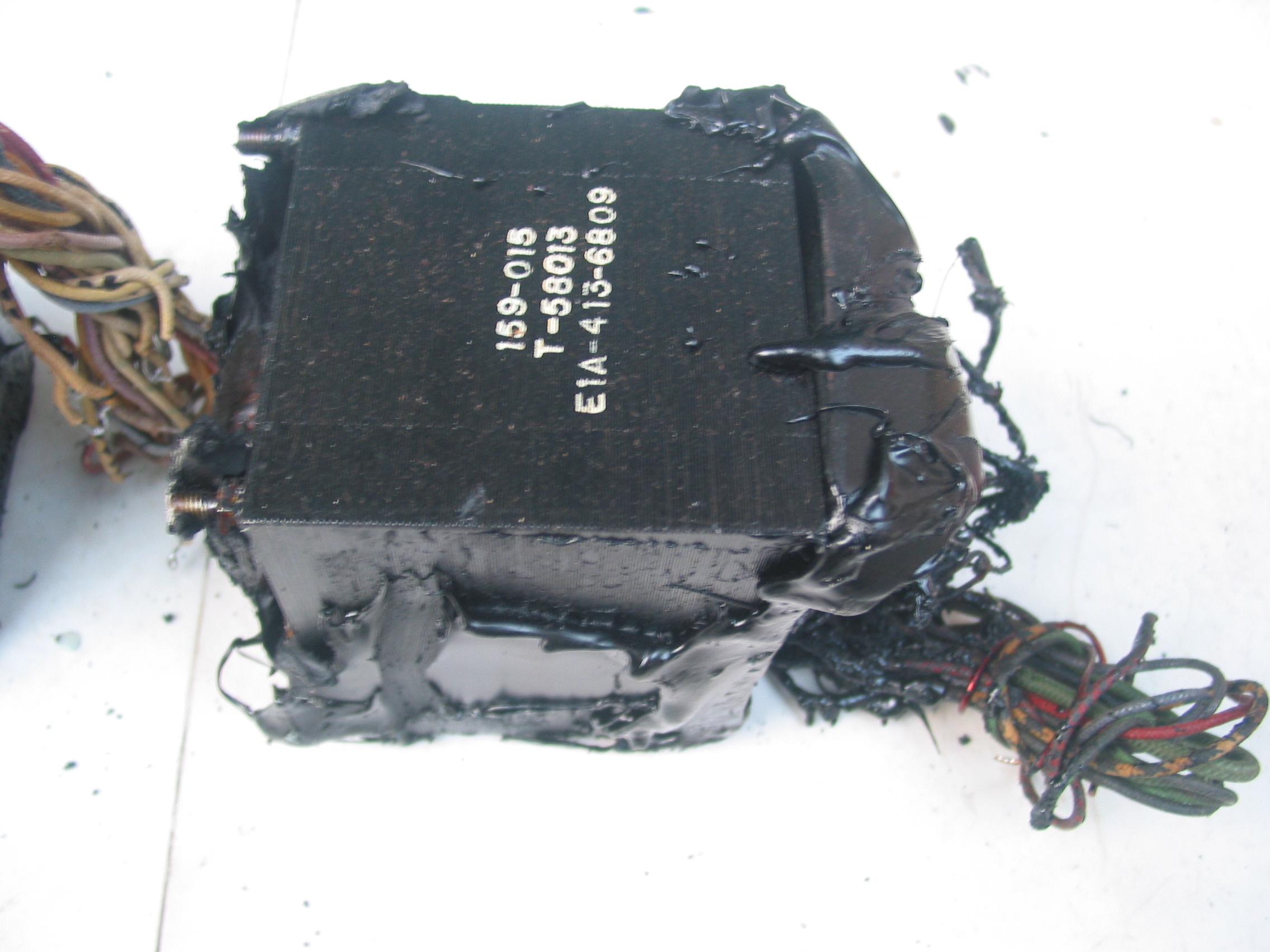

接下来那就拆出两个变压器，然后逐一修复。这一步对于我来说比较简单，毕竟这些年维修麦景图的变压器有很多。因为看到这部机器的输出端口比较复杂，这可能是麦景图放大器最复杂的一款机器了，对于输出牛来说，肯定也有别于其他MC-75系列，这个心中有数了。不得不说，麦景图的机器把真实的变压器数据印在外面，可以一目了然，对于我这样的来说，维修等变得简单、方便，比较实用，这个为麦景图点赞。

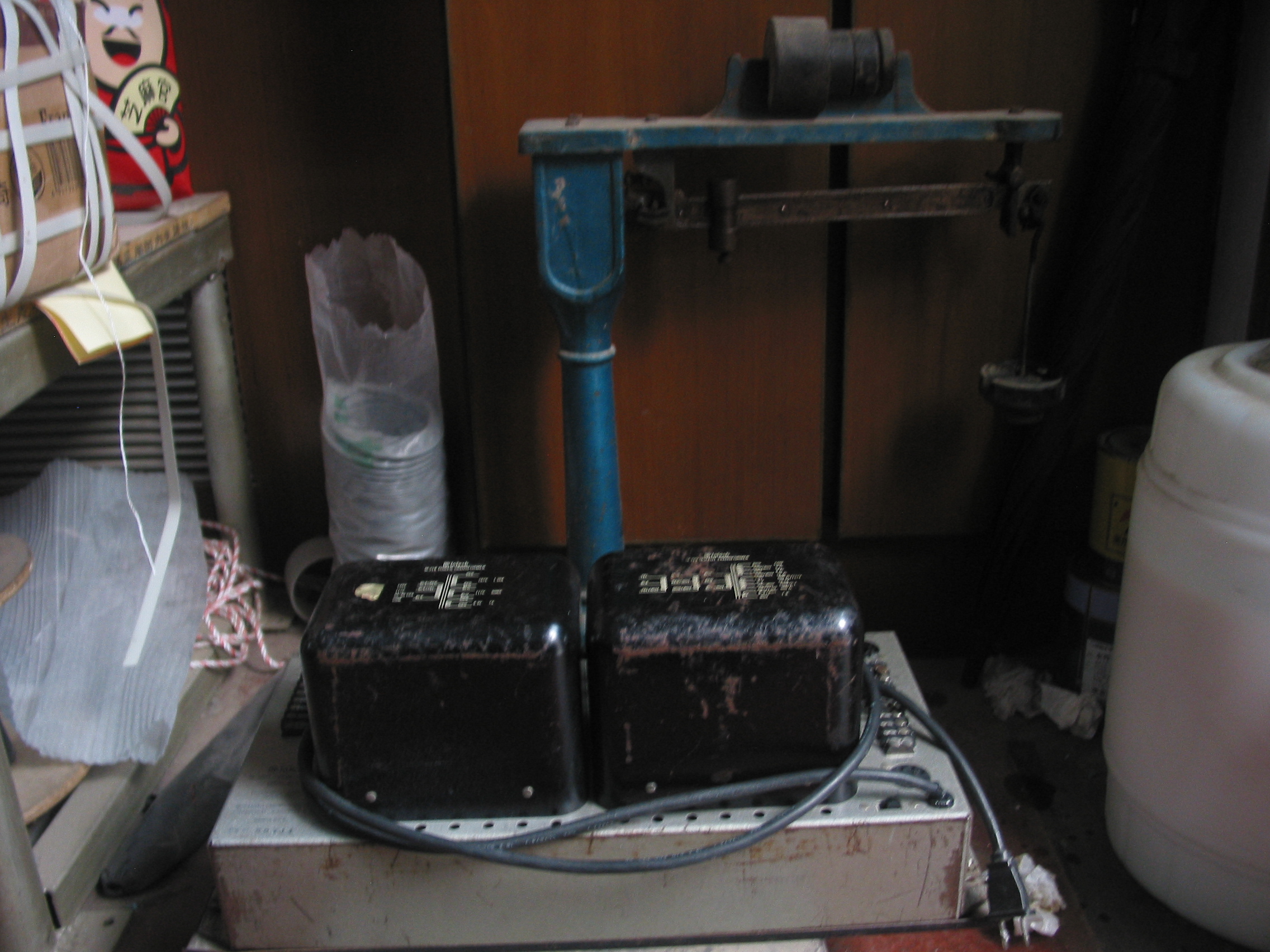

而且这部单声道的MI-75，净重有二十多公斤，与产品说明基本相同。这样看来，双声道就是四、五十公斤了，远比当今流行的胆机放大器重，搬运起来也是一个力气活儿。我自己首先做一下“体重”检测，请看下图。
